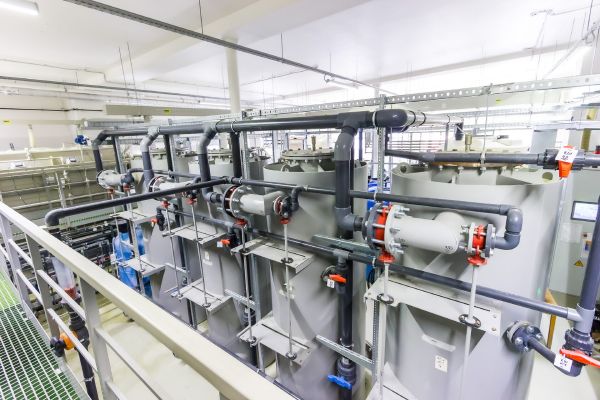

Качество питьевой воды зависит не только от степени очистки, но и от состояния трубопроводов, по которым она подается потребителям. Поэтому монтаж, изготовление трубопроводов систем водоподготовки требует ювелирной точности. Одна микротрещина в сварном шве может превратить чистую воду в источник опасных примесей.
Почему сварка в водоочистке – это не просто соединение труб
При изготовлении промышленных трубопроводов для систем очистки воды используются специальные марки нержавеющей стали. Они устойчивы к коррозии и не выделяют вредных веществ. Но нарушение технологии сварки разрушает защитные свойства металла.
Исследования показали, что 67% случаев вторичного загрязнения воды связаны с дефектами сварных соединений. Это не просто цифры в отчетах СЭС, а реальная угроза здоровью тысяч людей.
Что происходит в зоне сварного шва
Когда металл нагревается до температуры 1400-1600°C, его кристаллическая структура меняется. В зоне термического влияния (ЗТВ) шириной 5-15 мм образуется переходная область между наплавленным металлом и основным. Именно здесь начинаются проблемы.
При неправильном режиме сварки в этой зоне образуются карбиды хрома. Они лишают сталь коррозионной стойкости. Этот процесс называется межкристаллитной коррозией. Визуально шов выглядит идеально, но под микроскопом видна сеть микротрещин глубиной до 0,3 мм.
Как дефекты сварки загрязняют воду
Изготовление технологических трубопроводов систем водоподготовки регламентируется СанПиН 2.1.4.1074-01. Документ устанавливает жесткие требования к материалам и технологиям. Но даже при использовании сертифицированной стали ошибки сварщика приводят к загрязнению воды.
Загрязнение тяжелыми металлами
Непровар глубиной всего 0,5 мм создает полость, где скапливаются соли железа, никеля, хрома. При контакте с водой начинается медленное растворение. Концентрация тяжелых металлов растет постепенно.
Лабораторные анализы показали, что через 6 месяцев эксплуатации трубопровода со швами, в которых есть дефекты, содержание никеля в воде превышало ПДК в 2,3 раза. Тут нужно отметить, что никель относится к канцерогенам второго класса опасности.
Микробиологическое заражение
Поры и трещины в сварных швах – идеальная среда для размножения бактерий. Легионеллы, псевдомонады, кишечная палочка образуют колонии в углублениях размером от 10 микрон. При этом стандартная дезинфекция хлором их не убивает.
В 2023 году в одной из систем водоснабжения Подмосковья обнаружили превышение общего микробного числа в 15 раз. Причиной стали дефекты сварки пищевых трубопроводов на участке длиной всего 12 метров. Из-за этого пришлось менять весь контур, который стоил 4,7 млн рублей.
Накопление органических загрязнений
Шероховатость внутренней поверхности сварного шва выше 6,3 Ra создает турбулентные завихрения. В них оседают органические частицы, формируется биопленка толщиной до 0,8 мм. Она становится причиной появления неприятного запаха и привкуса воды.
Типичные ошибки при монтаже водоочистных трубопроводов
Сварка изделий из нержавеющей стали требует соблюдения десятков параметров. Но практика показывает, что технологию нарушают даже опытные специалисты.
Неправильный выбор присадочного материала
Для пищевых трубопроводов используется сталь AISI 316L с пониженным содержанием углерода. Если сварщик использует обычную проволоку AISI 308, то в шве образуются карбиды. Они провоцируют появление точечной коррозии уже через 3-4 месяца эксплуатации системы подготовки воды.
Отсутствие защиты обратной стороны шва
При изготовлении промышленных трубопроводов нужна продувка аргоном с внутренней стороны. Без защитной атмосферы кислород окисляет расплавленный металл. Из-за этого образуются окалина и оксидные пленки.
Они отслаиваются при пуске системы, загрязняют воду частицами размером 50-200 микрон. Фильтры задерживают их не полностью. Часть попадает в распределительную сеть.
Нарушение температурного режима
Перегрев металла выше 1800°C приводит к росту зерна в структуре стали. Крупнозернистый металл теряет пластичность, становится хрупким. При гидроударах в системе появляются микротрещины.
Один из заводов столкнулся с такой проблемой через 8 месяцев после ввода в эксплуатацию нового участка водоподготовки. Причина – монтаж изготовление трубопроводов проводился в режиме цейтнота. Сварщики повышали силу тока на 15-20%, чтобы ускорить работу.
Плохая зачистка кромок
Следы ржавчины, масла, краски в зоне сварки неизбежно попадают в шов. Они создают неметаллические включения размером 0,1-0,5 мм. Вокруг таких дефектов концентрируются напряжения. При циклических нагрузках образуются трещины.
Методы контроля качества сварных соединений
Изготовление технологических трубопроводов для систем очистки воды требует многоступенчатой проверки швов.
Визуальный осмотр и измерения
Первичный контроль проводится с использованием лупы 7-10 кратного увеличения. Проверяются следующие моменты:
- равномерность чешуйчатости шва;
- отсутствие пор диаметром более 0,3 мм;
- плавность перехода к основному металлу.
Нужно помнить, что цвет побежалости должен быть соломенно-желтым, а не синим или фиолетовым.
Капиллярный контроль
На поверхность шва наносится пенетрант – жидкость с высокой текучестью. Она проникает в трещины шириной от 0,001 мм. Через 10-15 минут избыток смывается, и наносится проявитель. Дефекты подсвечиваются красным цветом на белом фоне.
Метод выявляет до 95% поверхностных трещин. Но для сварки пищевых трубопроводов этого недостаточно. Нужен контроль внутренней структуры.
Радиографический контроль
Рентген показывает скрытые дефекты:
- непровары;
- шлаковые включения;
- газовые поры.
Точность этого метода достигает 0,1 мм. Но он стоит дорого и требует эвакуации людей из зоны облучения радиусом 15-20 метров.
Для ответственных участков применяется гамма-дефектоскопия с источником Ir-192. При изготовлении, монтаже трубопроводов протяженностью 500 метров использование этого метода увеличивает смету.
Ультразвуковой контроль
УЗК-дефектоскопы посылают ультразвуковые волны частотой 2-5 МГц. Они отражаются от границ раздела сред. По характеру эхо-сигнала определяется размер и глубина залегания дефектов. Этот метод контроля позволяет выявлять их, если есть доступ к одной стороне шва. Это важно при сварке изделий из нержавеющей стали в труднодоступных местах.
Последствия экономии на качестве сварки
Попытка сэкономить 50 тысяч рублей на контроле швов обернулась убытками в 8 млн рублей для одного из водоканалов. Через 14 месяцев эксплуатации начались массовые протечки на участке изготовления промышленных трубопроводов общей длиной 380 метров. Пришлось останавливать подачу воды, демонтировать дефектные участки, проводить повторную сварку с полным циклом контроля. Убытки превысили 8 млн рублей.
Как обеспечить надежность систем водоподготовки
Изготовление технологических трубопроводов должно проводиться специализированными организациями с допусками СРО. Сварщики должны иметь аттестацию НАКС по соответствующим методикам.
Перед началом работ разрабатывается технологическая карта сварки с указанием:
- марок основного и присадочного металла;
- режимов сварки (ток, напряжение, скорость);
- состава защитного газа и его расхода;
- последовательности наложения слоев.
Каждый шов маркируется. В журнал вносятся данные о сварщике, дате его формирования, результатах контроля. При выявлении дефектов участок вырезается и переваривается.
Сварка пищевых трубопроводов завершается пассивацией. Это обработка азотной кислотой с концентрацией 10-20%. Она восстанавливает защитную оксидную пленку на поверхности стали.
Качество воды во многом зависит от сварки. Невидимая глазу трещина размером 0,2 мм может стать источником загрязнения. Поэтому экономия на контроле швов при сварке изделий из нержавеющей стали недопустима.
Современные технологии позволяют выявлять дефекты на стадии монтажа. Это дешевле, чем устранять последствия аварий и выплачивать компенсации. Ответственный подход к каждому сантиметру сварного шва – гарантия подачи потребителям воды, которая соответствует санитарным и технологическим требованиям.
