Подключение удалённых устройств к системе диспетчеризации – задача не самая простая. Особенно если нужно управлять разными типами оборудования и быть уверенным, что связь не подведёт. Здесь и появляется на сцене промышленный gprs модем. Он не просто связывает объект с центром, а делает это стабильно, надёжно и без постоянного внимания оператора.
Как подключается промышленный gprs модем и что стоит учесть
Устройство подключается к модему через специальные экранированные кабели. Это защищает линию связи от помех и позволяет сохранять надёжность сигнала. Есть два варианта интерфейсов – RS-232 и RS-485.
Первый вариант чаще используется для простых задач, второй – когда требуется соединить сразу несколько устройств. RS-485 позволяет подключить до 32 одинаковых приборов по одной линии – удобно для больших объектов.

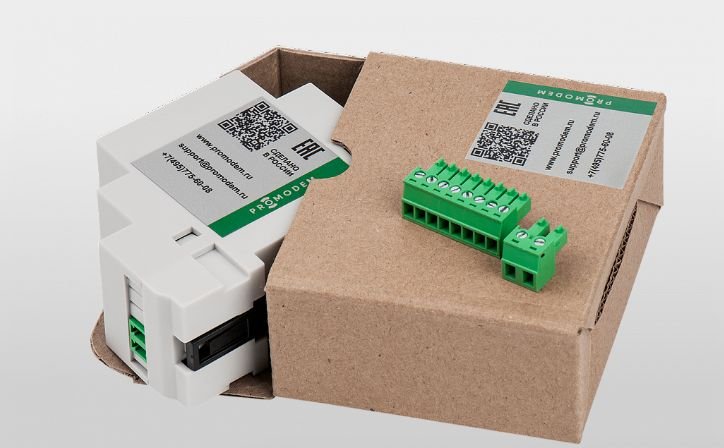

Сами кабели подключаются либо к винтовым клеммникам, либо к нажимным.
• винтовые клеммы ставят на модемах с питанием AC, DC24G и встроенным источником бесперебойного питания;
• нажимные клеммы чаще используются на модемах с питанием DC12 и автономных устройствах;
Подключение может быть комбинированным – например, одновременно к одному модему цепляются два разных прибора: счетчик по RS-485 и контроллер по RS-232. И работают они независимо друг от друга.
На одном из объектов пришлось срочно внедрить систему контроля тепла и света. Модем с двумя интерфейсами сэкономил кучу времени – всё подключилось к одному корпусу и заработало сразу.
Как данные попадают в диспетчерский центр и почему это работает стабильно
Такой gprs модем подключается к интернету и автоматически связывается с диспетчерским центром. Главное условие – у центра должен быть постоянный IP-адрес. Без него связь будет теряться, а устройства – отваливаться.
Модем, находящийся на объекте, пересылает данные с портов RS-232 или RS-485 через интернет-протокол TCP. Это называется проброс портов. Получается, будто бы прибор физически подключён к компьютеру в центре – но на самом деле данные идут по сотовой сети.
Система поддерживает двустороннюю связь, и это важно: можно не только получать данные, но и отдавать команды на объект. Протокол при этом не имеет большого значения – работает и Modbus, и закрытые варианты, если программа знает, как с ними работать.
• к каждому TCP-порту подключается отдельная программа;
• можно одновременно опрашивать множество объектов;
• работает с любыми SCADA, АСКУЭ и другими учётными программами.
Если к модему подсоединены два прибора, то каждый получает свой TCP-порт. Это позволяет не мешать потоки данных: одна программа читает показатели счётчика, другая управляет контроллером.
Один инженер долго не мог понять, почему модем не отвечает. Оказалось, IP-адрес на центре был динамическим – после перезагрузки роутера всё сломалось. Заменили на статический – заработало сразу.
Что стоит помнить перед установкой gprs модема
Перед подключением важно проверить:
• совместимы ли интерфейсы приборов и модема;
• есть ли экранированные кабели нужной длины;
• установлен ли на диспетчерском сервере статичный IP-адрес;
• поддерживает ли софт опрос по TCP/IP;
• нужна ли защита от перебоев питания – модемы с ИБП справятся лучше.
Модем сам по себе – только канал. Он не анализирует и не хранит данные. Его задача – передать всё «как есть» дальше, до программы. Поэтому надёжность зависит от качества соединения, стабильности сети и правильной настройки.
Когда gprs модем – лучший выбор и какие задачи он решает
GPRS-модемы хорошо подходят для удалённых объектов без постоянного персонала: котельные, ТП, узлы учёта, автономные системы управления. Их ценят за простоту в работе и возможность быстро масштабировать систему.
• не нужно тянуть длинные кабели;
• легко интегрируется с существующим ПО;
• поддерживает несколько типов интерфейсов;
• работает даже при перебоях в питании (если есть ИБП);
• подходит для любых погодных условий и температур.
Иногда кажется, что проще поставить Wi-Fi или обычный роутер. Но промышленные модемы выигрывают в стабильности, в защите и в совместимости с оборудованием, которое не рассчитано на домашние сети.
