Прокладка электрического кабеля методом ГНБ: практичное решение без раскопок

Прокладка кабеля методом горизонтально-направленного бурения (ГНБ) всё чаще применяется в городских и пригородных условиях. Она позволяет проложить силовой кабель без вскрытия асфальта, нарушений благоустройства и прочих неприятностей. Это особенно важно в условиях плотной застройки, возле дорог, ограждений или зелёных зон. Способ оказался надёжным и практичным, а если всё грамотно спроектировано и выполнено, трасса служит десятилетиями без вмешательства.

Как прокладывается кабель с помощью технологии ГНБ

Прокладка кабеля методом ГНБ используется не просто ради удобства. Метод даёт возможность создать подземный канал, в котором кабель надёжно защищён от внешних воздействий. Процесс включает три основных этапа:

• сначала буровая установка проходит пилотную скважину – траектория будущей линии формируется сразу;

• затем происходит расширение канала – до нужного диаметра, чтобы туда вошёл защитный футляр;

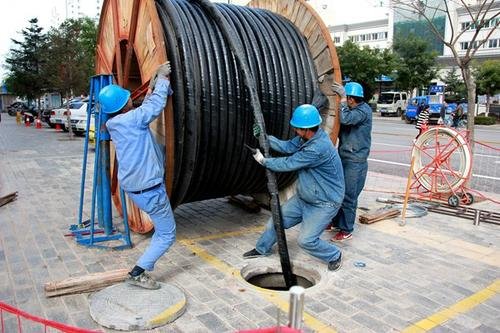

• после этого затягивается труба, и уже в неё прокладываются кабельные линии.

Все эти действия выполняются без вскрытия поверхности. Если трасса проходит под дорогой или по участку с уже уложенной плиткой – всё останется нетронутым. Это экономит не только время, но и деньги. На болотистых почвах или участках с плотной застройкой такой способ часто просто незаменим.

Особенности и нюансы технологии подземной прокладки кабеля

Главная особенность метода – точное управление направлением буровой головки. Это не просто «труба под землёй» – установка может обходить любые препятствия, включая существующие коммуникации. Оператор контролирует траекторию почти на всём протяжении скважины, а оборудование позволяет в нужный момент изменить направление.

После расширения прокладывается труба – чаще всего это ПНД-футляр. Она защищает кабель от влаги, давления, трения. Кабель туда не просто бросается – он затягивается с определённым усилием, которое предварительно рассчитывается.

Важный момент – точное соблюдение параметров трассы. Перед началом работ инженеры определяют:

• глубину, на которой должен лежать кабель;

• диаметр и материал футляра;

• подходящие типы кабеля – с учётом напряжения и условий;

• требования по заземлению, муфтам и герметизации соединений.

Если нужно провести линию в 0.4 кВ – это один подход. Для линий в 6 или 10 кВ – уже совсем другой. Кабель может быть бронированным (АВБбШв), либо нет (АВВГ, ВВГ). В любом случае он должен быть защищён от перенапряжений, перегрева и влаги. И, конечно, от случайных повреждений – их при такой прокладке почти не бывает.

Зачем вообще использовать ГНБ, если можно просто выкопать?

Выкопать – можно. Но не всегда. Иногда даже разрешения на такие работы не получить – если линия идёт через территорию парка, вдоль трассы, через участок частного домовладения. Метод ГНБ позволяет проложить кабель под этими препятствиями, не нарушая их. Вот несколько причин выбрать именно ГНБ:

• отсутствие вскрышных работ на поверхности;

• возможность прохода под дорогами, зданиями, водоёмами;

• точная траектория бурения с обходом подземных коммуникаций;

• полная защита кабеля в ПНД-трубе;

• сокращение сроков и уменьшение затрат на благоустройство;

• снижение рисков хищения и повреждения.

По сути, кабель оказывается внутри герметичного канала, и при этом не нужно копать ни в начале, ни в конце. Только небольшие пусковые и приёмные котлованы.

Как проводится электромонтаж с соблюдением всех норм

Чтобы всё заработало с первого раза, недостаточно просто протянуть кабель. Необходим проект, согласованный с местной энергокомпанией, а потом – профессиональный монтаж. Включая:

• герметизацию соединений специальными муфтами;

• обязательное заземление брони и всех металлических частей;

• проверку сопротивления изоляции перед включением.

Работы ведутся с учётом правил ПУЭ, и каждая мелочь – от марки кабеля до формы протяжки – имеет значение. Например, если кабель будет проложен слишком глубоко или в трубе неподходящего диаметра, это скажется на охлаждении и сроке службы.

А если нужно посчитать стоимость?

Здесь всё индивидуально. Чтобы точно определить цену, важно знать:

• протяжённость трассы;

• тип и сечение кабеля;

• диаметр футляра;

• условия участка – ландшафт, наличие покрытий, доступность;

• напряжение линии – от 0.4 кВ до 10 кВ.

Лучше всего – передать техническое задание или пригласить специалиста на объект. Тогда всё можно рассчитать точно, без «плюс-минус пару тысяч». Главное – не пытаться сэкономить на проектировании и материалах. Всё остальное сделает техника.
